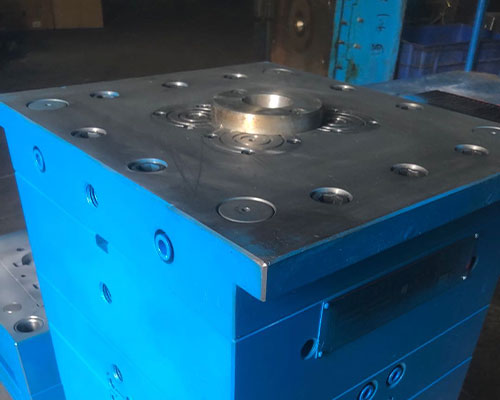

我們所說的注塑模具是什么樣的結構呢，它是根據注塑機是什么樣的形式和零件有多么復雜的程度等等因素決定的。不管它的復雜程度如何，所有的注塑模具都可以分為兩部分，一個是動模，一個是定模。定模安裝在注塑機的固定模板上，動模安裝在注塑機的活動模板上。注射時動、定模關閉型腔和澆注系統，開模時動、定模分離，取出塑件。

根據零件在模具上所起的作用，可細分為以下幾部分：

(1)成型零件，成型零件是在指定的可動模具零件中構成型腔的零件。它通常由沖頭（或型芯）、沖模、鑲件等組成。

(2)澆注系統，澆注系統是熔融塑料從注塑機噴嘴流入模具型腔的通道。它由主流道、流道、澆口和冷料孔組成。

(3)導向機構，導向機構分為動模與定模之間的導向機構和頂出機構的導向機構兩種。前者是為了保證合模時動模和定模準確對中，以保證塑件形狀和尺寸的精度。

(4)脫模機構，模具打開時用來將塑件從模具中頂出的裝置，也稱為頂出機構。結構形式有頂出頂出機構、推板頂出機構、推管頂出機構等。

(5)橫向分型和抽芯機構，當塑件側面有凹凸形狀的孔或凸臺時，需要橫向沖頭或抽芯成型。在開模和推出塑件之前，需要將側向沖頭或側向型芯從塑件中拉出或抽出，使塑件順利脫模。移動橫向沖頭或

橫向抽芯的機構稱為橫向抽芯機構。

(6)加熱和冷卻系統為了滿足注塑過程的模具溫度要求，需要控制模具溫度。因此，模具通常裝有冷卻系統，加熱元件安裝在模具內部或周圍。冷卻系統一般在模具上開設一條冷卻水通道。

(7)排氣系統在注塑成型過程中，為了排出型腔內的空氣，往往需要設置排氣系統，通常是在分型面上刻意設置幾個凹槽，或者利用模具的推桿。模具或型芯與模板的配合間隙耗盡。小塑件排氣量不大，

可直接用分型面排氣，無需設置排氣槽。

(8) 其他零件，如用于固定和支撐成型零件或起定位和限位作用的零件。
